本套BL系列防水試驗設備可以用來考核和確定電工、電子產品外殼以及汽車行業和電氣設備外殼的防護（IP）等級鑒定，以及在水試驗后或在試驗期間能否保證設備和元件良好的工作性能及現在使用的（道路車輛 外部照明和光信號裝置環境耐久性）的試驗

參 照 標 準

本產品滿足GB 2423.38-2005《電工電子產品基本環境試驗規程  試驗R：水試驗方法》，嚴格按低壓電器外殼防護IP等級GB 4208—93、GB 4706、GB 10485等相對應的國家標準及其它相關標準的技術參數設計制造?？蛇M(jìn)行相應標準規定的水試驗。

技 術 規 格

l      擺管孔內徑：ø16

l      樣品架轉速：1--3 r /min可調

l      樣品架承重：100kg

l      試驗臺面尺寸：ø500㎜（可根據客戶需要設計）

l      擺管噴水孔徑： ø 0.4㎜、ø 0.8㎜

l      擺管?chē)娮?/span>孔間距離：50mm，（任意度調節）

l      擺管噴水孔數量： 50--75個

l      擺管擺幅：±30°、±45°、±60°、±90°、±180°可調

l      擺管總水流量： 3.5--5.3L/min可調

l      每孔平均水流速度：0.07L/min

l      水壓近似為400KPa

結 構說 明

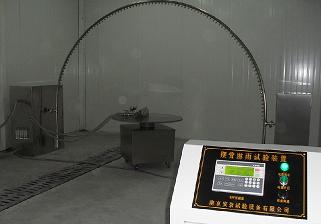

本套擺管淋雨試驗設備選用材料，使用激光數控加工設備加工成型。設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成。其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作。

本設備擺管由不銹鋼管彎制，可以作±135度往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。擺管擺動的傳動裝置設計合理，精心制作，維護方便。轉動頻率由變頻器自動控制，角度可以調整，操作簡單。

樣品架轉臺采用手動式升降裝置，設計載重約100公斤（可根據客戶要求加大載重量），并且可以水平方向360度旋轉，轉速由變頻器自動控制，可以調整。整臺設備設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。

保 護 系統

l        試驗結束保護

l        配備水過濾器；

l        無熔絲保護開關；

l        過載、漏電、全護套式接線端子；

l        具有自動關機等保護；

隨 機 資 料

l      說明書、電路圖、合格證、保修卡；

l      操作方法、注意事項、出貨基本配件、維修保養事項；

環 境 條 件

l      環境溫度：5℃～＋23℃；

l      環境濕度：≤95%；（不結露）

l      電源要求：AC380（ ±10%）V/50HZ   三相五線制；

交 貨說 明

l  供方送貨上門，供方負責運費；

l  供方負責安裝調試操作介紹，直到需方員工獨 立操作為止；

l  保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務須到現場解決的，供方在48小時之內到達用戶現場。
