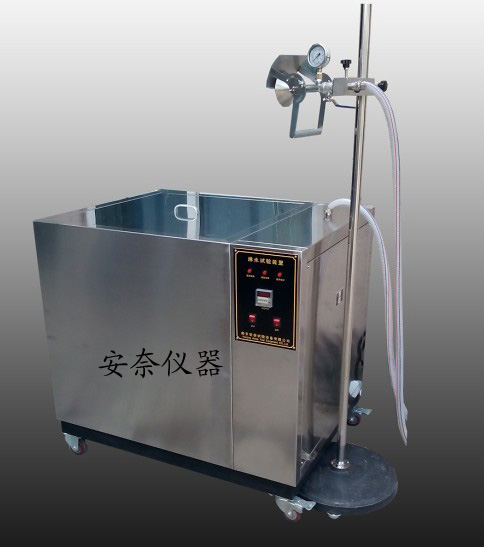

設 備 名 稱       濺水試驗裝置      沖水試驗裝置      淋水試驗裝置

參 照 標 準

        本濺水試驗裝置綜合了國內、國際對電工、電子產品及照明電器進行淋雨（防水）試驗標準的技術要求。依據標準：GB 4208-2008外殼防護等級IPX5、IPX6 ,ISO20653:2006中對設備的要求制作。

濺水技術指標

           本濺水裝置的蓮蓬式噴頭，采用全不銹鋼燒焊制成，噴孔采用激光打孔?？浊还饣瑹o 毛刺，噴頭前方有一擋板（SUS304）。

           可調節噴頭噴出雨滴的覆蓋面，   此種裝置可對產品在做水試驗時從各個不同角度進行噴灑，此時可將擋板拆下。

工作流程：

     水源 （水泵）           閥門          渦輪流量計、壓力表       噴頭

      1．噴頭孔徑0.5mm，

      2．孔數121個，其中一個在中間，里面兩圈共12個孔，間距30º，外面4圈共24個孔，間距15º，

      3．蓮蓬頭直徑100mm，

      4．管徑15mm，

      5．仰角可調

      6．噴水流量：10×（1±5%）L/min，參考水壓：50～150kPa（0.5～1.5bar

沖水技術指標

       本濺水試驗設備選用材料，使用激光工藝加工成型，主要部件均選用進口SUS304不銹鋼制作。設備擺放架及其它附件配件均為不銹鋼或銅質材料制作，設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。

       本設備配備需有足夠大的水箱以供濺水之用。過濾系統保障吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力不堵塞從噴頭噴出。

     主要配置有:

1、流量精度調節：渦輪流量計

2、高壓水泵：提供噴頭的水源并保持足夠的壓力

3、壓力控制：水壓表和可調節水閥

  本濺水裝置的水龍頭式裝置（軟管式）：適用于可能受到各種沖水或猛烈海浪影響的產品。

        噴嘴內徑：6.3mm；

        水流量：12.5±0.625L/min；

        噴嘴水壓：約30kPa（0.3bar）

交 貨說 明

      供方送貨上門，供方負責運費；高低溫試驗箱

      供方負責安裝調試操作介紹，直到需方員工獨 立操作為止；

     保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務必  須到現場解決的，供方在48小時之內到達用戶現場
